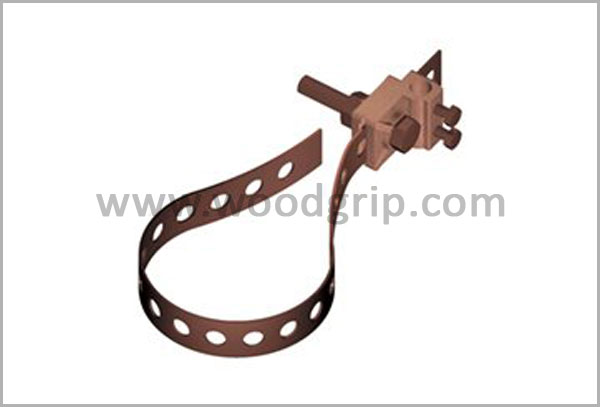

Pipe Bond
Pipe Bond
Body:- Gunmetal
Bolts:- Al Bronze, Phosphor Bronze and SS
Tightening torque:- 12 Nm
| Conductor Diameter |
Rebar Diameter |
Conductor Material |
Weight Each |
Per Box | Part No. |
|---|---|---|---|---|---|
| 8mm | 50 - 200mm | Copper | 0.46Kg | 1 | PB020 |
| 8mm | 50 - 200mm | Aluminum | 0.25Kg | 1 | PBA20 |

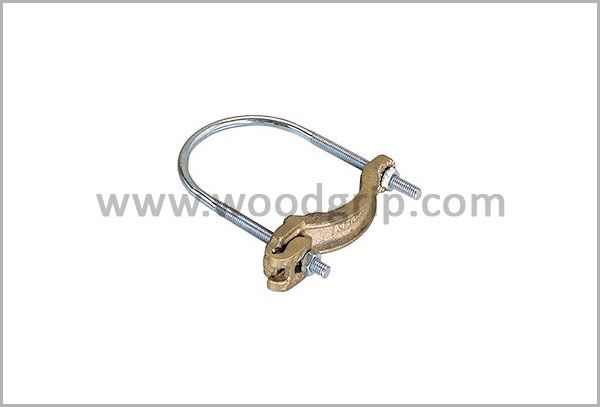

Pipe Clamp
Pipe Clamp
Body:- Gunmetal
Bolts:- Al Bronze, Phosphor Bronze and SS
Tightening torque:- 12 Nm
| Pipe Diameter | Conductor Range | Weight Each |
Per Box | Part No. | |
|---|---|---|---|---|---|
| In" | MM | ||||
| ½" - 1" | 13 - 25 | 25 - 95mm² | 0.03Kg | 2 | PC25 |
| 1¼" - 2" | 32 - 50 | 25 - 95mm² | 0.04Kg | 2 | PC50 |
| 2½" - 3½" | 65 - 90 | 25 - 95mm² | 0.05Kg | 2 | PC90 |
| 4" - 5" | 100 - 125 | 25 - 95mm² | 0.06Kg | 2 | PC125 |
| 6" | 150 | 25 - 95mm² | 0.08Kg | 2 | PC150 |
| 8" | 200 | 25 - 95mm² | 0.0Kg | 2 | PC200 |
| 10" | 250 | 25 - 95mm² | 1.1Kg | 2 | PC250 |
| 12" | 300 | 25 - 95mm² | 1.5Kg | 2 | PC300 |

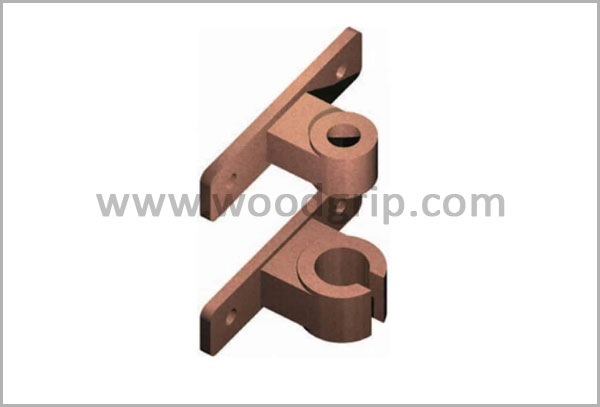

Rod Bracket
Rod Bracket
Body:- Gunmetal, Aluminium
| Rod Diameter | Rod Material | Weight Each | Per Box | Part No. |
|---|---|---|---|---|
| 15mm | Copper | 0.90kg | 5 | RBO15 |
| 15mm | Aliminium | 0.28kg | 5 | RBA15 |
One Hole Cable Clip
One Hole Cable Clip
Body:- Extrusion Sheet
Bolts:- Copper, Naval Brass, SS
| Conductor Size | Conductor Material | Weight Each | Per Box | Part No. |
|---|---|---|---|---|
| 50mm² | Copper | 0.01kg | 25 | HCC50 |
| 70mm² | Copper | 0.01kg | 25 | HCC70 |
| 95mm² | Copper | 0.01kg | 25 | HCC95 |

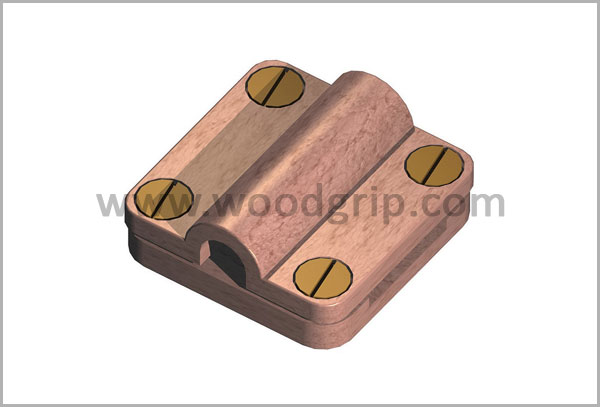

Squate Tape to Cable Clamp
Squate Tape to Cable Clamp
Body:- Gunmetal, Naval Brass, Alluminium
Bolts:- Copper, Naval Brass, SS
Tightning torque:- 5 Nm
| Conductor Size | Conductor Material | Weight Each | Per Box | Part No. |
|---|---|---|---|---|
| 25 X 3 to 50mm² | Copper | 0.30kg | 10 | STCC50 |
| 25 X 3 to 70mm² | Copper | 0.35kg | 10 | STCC70 |
| 25 X 3 to 95mm² | Copper | 0.37kg | 10 | STCC95 |

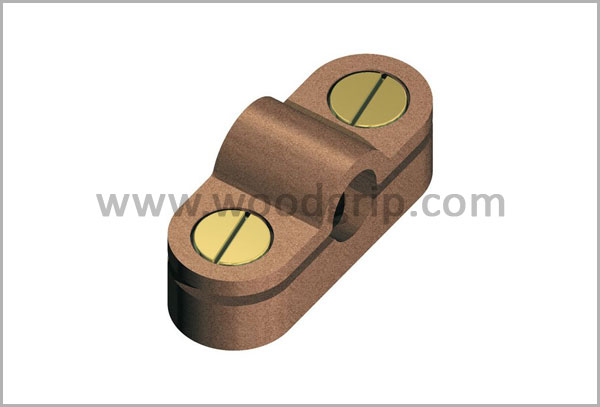

Heavy Duty Cast Cable Saddle
Heavy Duty Cast Cable Saddle
Body:- Gunmetal, Naval Brass, Alluminium
Bolts:- Copper, Naval Brass, SS
Tightning torque:- 5 Nm
| Conductor Size | Conductor Material | Weight Each | Per Box | Part No. |
|---|---|---|---|---|
| 35mm² | Copper | 0.10kg | 15 | HDS35 |
| 50mm² | Copper | 0.10kg | 15 | HDS50 |
| 70mm² | Copper | 0.10kg | 15 | HDS70 |
| 95mm² | Copper | 0.10kg | 15 | HDS95 |
| 120mm² | Copper | 0.13kg | 15 | HDS120 |
Test Clamp
Test Clamp
Body:- Gunmetal, Naval Brass, Alluminium
Bolts:- Copper, Naval Brass, SS
Tightning torque:- 12 Nm
| Conductor Size | Conductor Material | Weight Each | Per Box | Part No. |
|---|---|---|---|---|
| 50mm² | Copper | 0.39kg | 5 | TC50 |
| 70mm² | Copper | 0.40kg | 5 | TC70 |
| 95mm² | Copper | 0.40kg | 5 | TC95 |

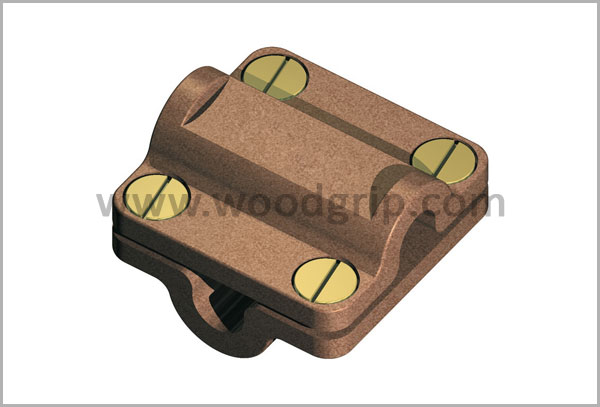

Square Conductor Clamp
Square Conductor Clamp
Body:- Gunmetal, Naval Brass, Alluminium
Bolts:- Copper, Naval Brass, SS
Tightning torque:- 5 Nm
| Conductor Size | Conductor Material | Weight Each | Per Box | Part No. |
|---|---|---|---|---|
| 50mm² | Copper | 0.32kg | 5 | SC50 |
| 70mm² | Copper | 0.29kg | 5 | SC70 |
| 95mm² | Copper | 0.25kg | 5 | SC95 |
Air Rod - Vertical
Air Rod - Vertical
Material:- Extruded Section
Material:- Copper add suffix "C", for Alliminium add suffix "A"
Finish:- Electro-Tinned / Untinned or Copper Plated
Note:- For Copper Plated add suffix "C", for Tin Plated add suffix "T"
| Thread Size | Rod Dia - Length | Material | Weight Each | Per Box | Part No. |
|---|---|---|---|---|---|
| M10 | 10 - 500mm | Copper | 0.33kg | 5 | AR50 |
| 10 - 1000mm | Copper | 0.65kg | 5 | AR100 | |
| 10 - 500mm | Alliminium | 0.11kg | 5 | ARA50 | |
| 10 - 1000mm | Alliminium | 0.22kg | 5 | ARA100 |
Air Rod Base - Vertical
Air Rod Base - Vertical
Body:- Gunmetal, Naval Brass, Alluminium
Bolts:- Copper, Naval Brass, SS
Tightning torque:- 15 Nm
| Thread Size | Conductor Dia | Material | Weight Each | Per Box | Part No. | |
|---|---|---|---|---|---|---|
| Vertically | Horizontally | |||||
| M10 | 8mm | Copper | 0.30kg | 5 | ARV8 | ARH8 |
| 8mm | Alliminium | 0.11kg | 5 | ARVA8 | ARHA8 | |
